PTC Creo Illustrate v5.1 最新版

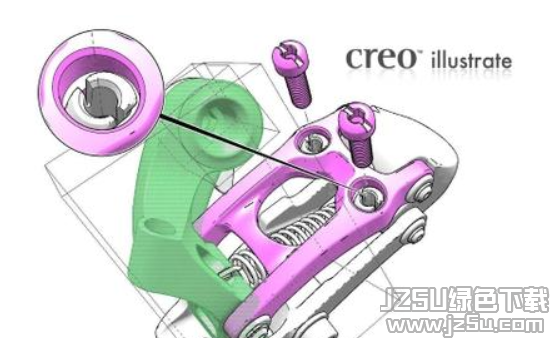

PTC Creo Illustrate是一款专业好用的插图软件。您是不是在寻找好用的插图工具呢？那么就来看看这款PTC Creo Illustrate。该软件能够将3D插图功能与关联CAD数据相结合，提供特定于配置的图形信息。另外还允许根据特定的产品配置和用户环境轻松地以3D 形式浏览维修信息。欢迎喜欢的用户来体验！

教程

1、解压.PTC.Creo.5.0.F000.Win64.rar - 3.99GB，得到如下文件

将该镜像文件挂载，并打开

2、运行setup.exe进入安装界面

一次勾选相应设置，指定安装路径(与上文保持一致)

安装程序会自动识别上一步中生成的许可证文件(前提是复制到安装路径)

3、开始安装，直到完成，桌面会生成相应图标

4，打开Crack文件夹，右键管理员身份运行FillLicense.bat，会自动生成PTC_D_SSQ.dat许可证文件。

注意：PTC_D_SSQ.dat许可证文件不能被删除，所以最好放在软件安装目录下，避免误删。

比如C:ProgramFilesPTC

5，右键加载PTC.Creo.Illustrate.5.0.F000.Win.iso镜像文件，双击Setup.exe安装软件

PS，WIN10系统直接右键加载，win7系统最好虚拟光驱软件

6，右键我的电脑>属性>高级系统设置>环境变量，创建系统环境变量。

【变量名】：PTC_D_LICENSE_FILE

【变量值】：PTC_D_SSQ.dat路径

比如C:ProgramFilesPTCPTC_D_SSQ.dat

7，复制Illustrate文件夹到软件安装目录下替换原文件

默认路径C:ProgramFilesPTCCreo5.0

8，完成，Enjoy

软件特色

1、清晰传达复杂的信息

创建 3D 动画，以直观地描述复杂的维修流程，从而便于读者理解

2、降低翻译成本

用图解的逐步流程、3D 动画、图解零件列表和文字的其他图形表示形式取代文字

3、提高插图画家的工作效率

通过与原始的 CAD 文件保持关联，在整个维修信息生命周期中自动管理插图的变化

4、自动创建零件列表

直接从 CAD 元数据产生动态零件列表，从而生成零件列表和注解

软件功能

1、通过加快维修和维护速度，改进产品性能和客户体验

2、将不同的CAD格式合并为一种独立的工具，而且可以与Windchill、Creo和ServigisticsArbortext产品完全集成

3、用图解的分步程序、3D动画、图解零件列表和其他图形表示取代文字，以降低翻译成本

4、通过视觉化演示复杂服务程序的3D动画清晰传达复杂的服务信息

5、通过与原始的CAD文件保持关联，在整个服务信息生命周期中自动管理插图更改，以提高插图作者的工作效率

6、直接从CAD元数据自动创建零件列表和标注，以生成动态零件列表，从而提高服务和备件准确性

7、提供2D和3D发布与导出功能，可将插图重复用于其他目的

8、允许利用示意图代表的 3D 模型进行交互式交叉选择亮显

9、支持基于所需的数据解释应用颜色(例如，表示功率与数据，不同电线上的电压或每根电线的实际颜色)

10、与工程数据保持相关性，因而可轻松、可靠地进行更新

11、通过交互式导航强化对示意图数据的理解

12、支持改变示意图用途，以增强下游交互式故障排除能力

使用方法

Creo如何扫描

双击打开Creo软件;

在Creo软件的创建窗口中新建一个零件;

通过草绘功能，草绘一条样条曲线;

按图所示，点击扫描功能;

选择之前绘制的样条曲线作为参考扫描轨迹;

按图所示，选择绘制扫描截面;

绘制扫描截面并确认;

最后我们就得到了要扫描的模型;

Creo阵列命令的使用

步骤：

新建一个零件图，先使用拉伸命令绘制一块平板，然后再拉伸切除做一个圆孔，

如果想要在平板上绘制多个拉伸圆孔，则可使用【阵列】命令来快速实现

方法1：使用改变尺寸的方式创建阵列

选择阵列方式为【尺寸】，分别调整两个方向的阵列间距和阵列数量，点击确定之后即可完成阵列

方法2：使用方向定义阵列成员

单击一条边作为第一阵列方向，输入阵列数量和阵列间距，再使用同样的方法定义第二个阵列方向，点击确定之后即可完成阵列

方法3：围绕一个轴创建阵列

在两个平面相交的位置创建一个轴

进入阵列界面，选择轴阵列，首先选择之前创建的轴作为旋转轴，输入阵列数量和阵列成员之间的夹角，点击确定之后即可完成阵列
