软件简介

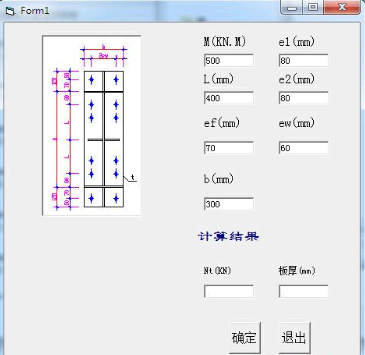

螺栓及板厚设计工具是一款简单实用的螺栓及板厚辅助设计工具。软件功能非常强大,界面简洁明晰、操作方便快捷。这款软件将数值填入指定区域即可进行自动计算出Nt值和板厚,软件绿色简洁,小巧方便,是您设计时的不二助手。
端板厚度计算
端板钢材的抗拉强度设计值f=315N/mm^2
端板的宽度b=200mm加肋板的宽度bs=0mm
螺栓中心至腹板的距离ew=50mm
螺栓中心至翼缘板表面的距离ef=50mm
螺栓的间距a =400mm
螺栓的排列
螺栓在构件上排列应简单、统一、整齐而紧凑,通常分为并列和错列两种形式(图)。并列比较简单整齐,所用连接板尺寸小,但由于螺栓孔的存在,对构件截面削弱较大。错列可以减小螺栓孔对截面的削弱,但螺栓孔排列不如并列紧凑,连接板尺寸较大。
注意事项
计算出的端板厚度不足16mm时,应取端板厚度≥16mm;工程习惯上,端板的厚度也不宜小于节点所用高强度螺栓的直径d.同时,根据《门式刚架规程》CECS102第7.2.11条规定,端板与刚架柱翼缘和斜梁翼缘的连接应采用全熔透对接焊,焊缝质量等级为二级;端板与刚架构件腹板的连接应采用角对接组合焊缝或与腹板等强的角焊缝。
